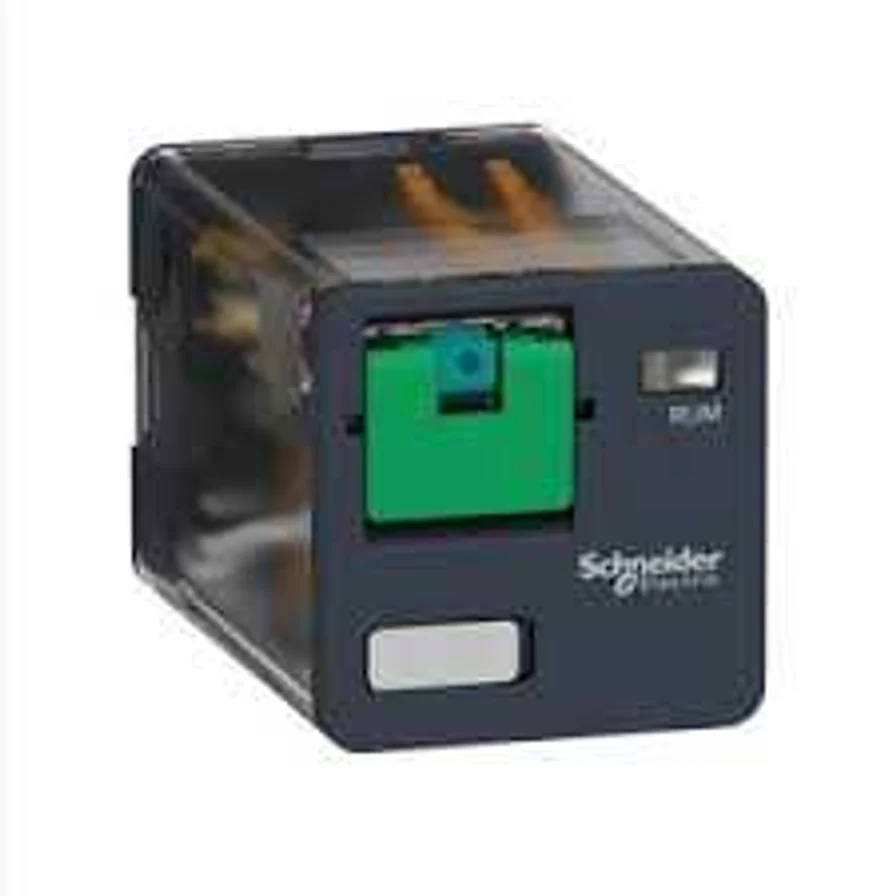

Schneider Electric 2 Enversör Kontaklı 24 Vdc Röle 10 Amp 8 Pin, Schneider Electric markalı bir röle modelidir. Kumanda devrelerinde sinyale göre kontak konumunu değiştirir.

Teknik değerler ne anlatıyor?

IP40: 1 mm'den büyük cisimlere ve tellere karşı korunur ve suya karşı koruması yoktur.

Seçim ve montaj notları

Montajdan önce panonun enerjisi kesilmeli ve gerilim olmadığı ölçü aletiyle doğrulanmalıdır.
Siparişte üretici kodunu (RUMC2AB1BD) belirtmek, aynı ailedeki farklı teknik seçenekleriyle karışmasını önler.

Aynı ürün ailesindeki diğer seçenekler

Bu sayfadaki ürün 24 Vdc 10 seçeneğidir. Sitedeki diğer seçenekler:

230 Vac

Ürünün üretici kodu RUMC2AB1BD; bu kodla Schneider Electric Fiyat Listesi (Excel) içinde arama yapabilirsiniz.

Tam Ürün Kodu	RUMC2AB1BD
Marka	Schneider Electric
Barkod	3389119402606
Özellik	2 Enversör Kontaklı
Gerilim	24 VDC
Özellik	10A
Özellik	8 PİN
Ürün serisi	Harmony Relay
seri adı	Universal
Ürün Ya da Bileşen Tipi	Takılabilir röle
Ürün Grubu	RUM
kontrol devresi gerilimi	24 V DC
Kontak Tipi ve Düzenleme	2 K/A
durum LED'i	Olmadan
Kontrol tipi	Kilitlenebilir test butonu
[Ithe] klasik muhafazalı termik akım	10 A -de -40…55 °C
[Uimp] nominal darbe dayanım voltajı	4 kV
minimum anahtarlama akımı	10 mA
minimum anahtarlama gerilimi	17 V
minimum anahtarlama kapasitesi	170 mW
elektrik dayanıklılığı	100000 cycles için dirençli yük
çalışma süresi	20 ms
nominal çalışma gerilimi limitleri	19.2...26.4 V DC
[Ui] nominal yalıtım voltajı	250 V 'e uygunIEC300 V 'e uygunCSA300 V 'e uygunUL
maksimum anahtarlama gerilimi	250 V AC 'e uygunIEC250 V DC 'e uygunIEC
düşme gerilimi eşiği	>= 0,1 Uc DC
[Ie] nominal çalışma akımı	10 A AC-1/DC-1 (NA) 'e uygunIEC12 A -de 28 V DC-1 'e uygunUL16 A -de 277 V AC-1 'e uygunUL5 A AC-1/DC-1 (NK) 'e uygunIEC
ortalama direnç	470 Ohm -de 20 °C +/- 10 %
maksimum anahtarlama kapasitesi	2500 VA AC280 W DC
Mekanik dayanıklılık	5000000 cycles
güvenlik güvenilirlik verisi	B10d = 100000
çalışma hızı	<= 1200 döngü/saat düşük yük
kullanım katsayısı	20 %
uyumluluk kodu	RUM
dielektrik gücü	1500 V AC kontaklar arasında1550 V AC bobin ve kontak arasında1550 V AC kutuplar arasında
koruma kategorisi	RT I
kirletme derecesi	3
Çalışma konumu	Herhangi bir konum
kontak malzemesi	AgNi
pim biçimi	Silindir
ürün ağırlığı	0,085 kg
W cinsinden ortalama tüketim	1,4 W
yük akımı	10 A -de 250 V AC10 A -de 28 V DC
çalışma için ortam hava sıcaklığı	-40…55 °C
IP koruma derecesi	IP40 conforming to EN/IEC 60529
Standartlar	EN/IEC 61810-1UL 508CSA C22.2 No 14
Ürün Sertifikaları	ULCSAGOST
Depolama Ortam Koşulları	-40…85 °C
titreşim direnci	3 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 10 döngü 'e uygunEN/IEC 60068-2-274 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 10 döngü 'e uygunEN/IEC 60068-2-27
darbe dayanımı	10 gn için çalışma sırasında10 gn için çalışmıyor
