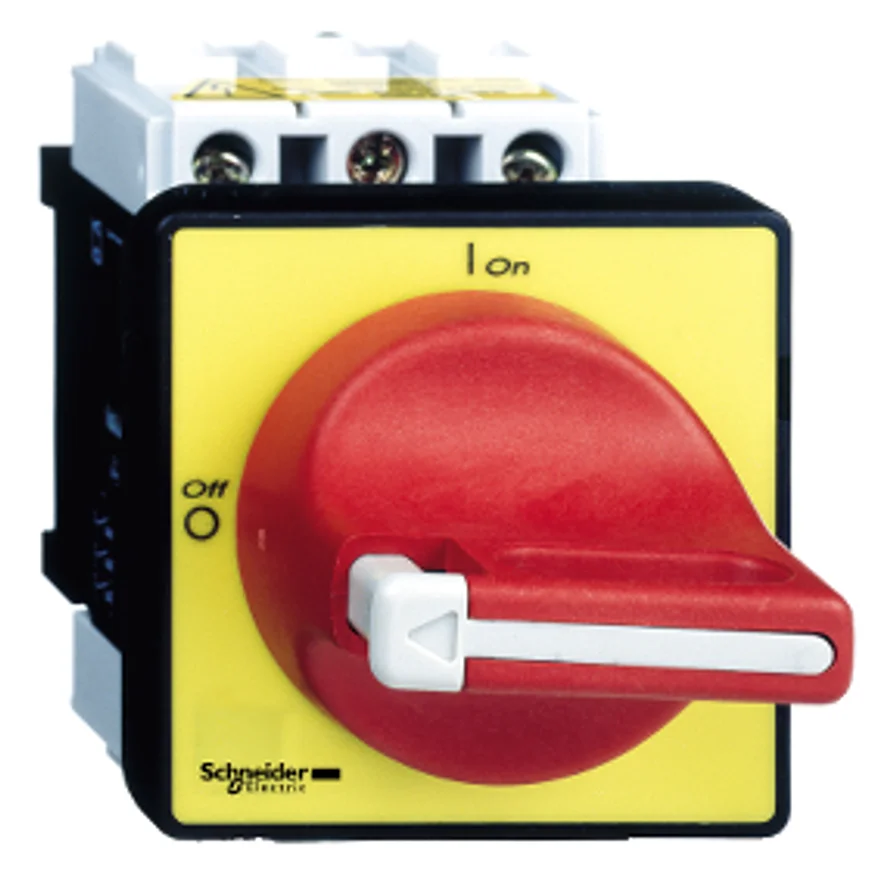

Schneider Electric Sarı Plaka Kırmızı Mandal Vario Şalter 22KW 80A, Schneider Electric markalı bir şalter modelidir. Devreyi açıp kapatmak ve ayırmak için kullanılır. Üreticinin TeSys serisinde yer alır.

Seçim ve montaj notları

Pano içi montaj ve bağlantılar, yürürlükteki yönetmeliklere uygun olarak yetkili elektrik personeli tarafından yapılmalıdır.
Siparişte üretici kodunu (VCF4) belirtmek, aynı ailedeki farklı teknik seçenekleriyle karışmasını önler.

Ürünün üretici kodu VCF4; bu kodla Schneider Electric Fiyat Listesi (Excel) içinde arama yapabilirsiniz.

Marka	Schneider Electric
Tam Ürün Kodu	VCF4
Seri	TeSys
Ürün Adı	TeSys VARIO
Ürün Ya Da Bileşen Tipi	Acil Durdurma Yük Ayırıcısı
Kutup Sayısı	3
[Ue] Nominal Çalışma Voltajı	691 V Ac 50/60 Hz
[Uimp] Nominal Darbe Dayanım Voltajı	8 Kv
[Ie] Nominal Çalışma Akımı	57 A (Ac-23) -De 400 V
Device Composition	AnahtarKol
Mounting Support	Kol: kapıAnahtar: kapı
Mounting Method	4 vidayla için kol
Performance Level	Yüksek performans
Number of Poles	3P
Contact Type and Composition	3 NA
[Ue] IEC Rated Operational Voltage	690 V AC 50/60 Hz
IEC Rated Operational Power in W	18,5 kW -de 690 V (AC-3)15 kW -de 230...240 V (AC-3)22 kW -de 400...415 V (AC-3)30 kW -de 500 V (AC-3)30 kW -de 690 V (AC-23A)37 kW -de 500 V (AC-23A)18,5 kW -de 230...240 V (AC-23A)30 kW -de 400...415 V (AC-23A)
[Ie] Rated Operational Current	57 A AC-23 Ue: 400 V
[Ith] Conventional Free Air Thermal Current	80 A
[Ithe] Conventional Enclosed Thermal Current	63 A
Making Capacity ( I Rms)	800 A -de 400 V AC-21A800 A -de 400 V AC-22A800 A -de 400 V AC-23A
Breaking Capacity	640 A -de 400 V (AC-21A)640 A -de 400 V (AC-22A)640 A -de 400 V (AC-23A)
Rated Conditional Short Circuit Current	10 kA -de 400 V - ilgili sigorta 80 A AM10 kA -de 400 V - ilgili sigorta 80 A GG
[Icm] Rated Short Circuit Making Capacity	2,1 kA -de 400 V Itepe'de
[Icw] Rated Short Time Withstand Current	960 A -de 400 V 1 s
[Uimp] Rated Impulse Withstand Voltage	8 kV
Suitability for Isolation	Evet
Network Type	DCAC
Intermittent Duty Class	30
Control Type	Döner kol
Rotary Handle Mounting Style	Doğrudan
Handle Color	Kırmızı
Handle Front Plate Color	Sarı
Rotary Handle Padlocking	1 ila 3 asmalı kilit 4…8 mm
Marking	0 - 1
Mechanical Durability	30000 cycles
Electrical Durability	30000 cycles AC-2130000 cycles DC-1...5
IEC Terminal Connection	Güç devresi: vida kelepçesi terminalleri kablo 25 mm² - kablo sertligi: katıGüç devresi: vida kelepçesi terminalleri kablo 16 mm² - kablo sertligi: esnek - Kablo uçlu
Tightening Torque	Güç devresi: 4 N.m - üzerinde vida kelepçesi terminalleri
Standards	IEC 60947-3
Product Certifications	CCCGLULCSAUKCA
Degree of Protection	IP20 conforming to IEC 60529IP65
Protective Treatment	TC
Mechanical Robustness	Titreşimler 10...150 Hz (1 gn) 'e uygunIEC 60068-2-6Şoklar 11 ms (30 Gn) 'e uygunIEC 60068-2-27
Ambient Air Temperature for Operation	-20…50 °C
Fire Resistance	960 °C 'e uygunIEC 60695-2-1
Compatibility Code	Ana yük ayırıcı
