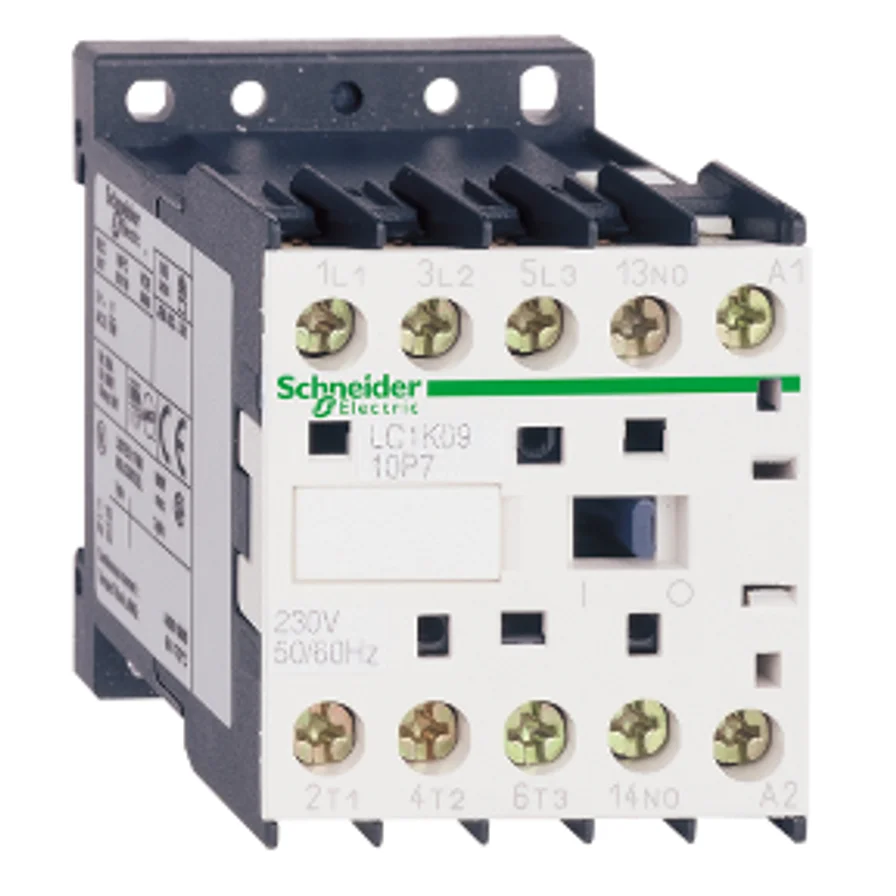

| Marka |
Schneider Electric |
| Tam Ürün Kodu |
LC1K0601M7 |
| Seri |
TeSys |
| Ürün Adı |
TeSys K |
| Ürün ya da bileşen tipi |
Kontaktör |
| [Ue] nominal çalışma voltajı |
Güç devresi: Sinyalleme devresi: <= 690 V AC <= 400 Hz |
| [Ui] nominal yalıtım voltajı |
Güç devresi: 600 V 'e uygunUL 508Güç devresi: 690 V 'e uygunIEC 60947-4-1Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1Sinyalleme devresi: 600 V 'e uygunUL 508Güç devresi: 600 V 'e uygunCSA C22.2 No 14Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 |
| [Ie] nominal çalışma akımı |
6 A (at 6 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi |
| Ürün Grubu |
LC1K |
| Cihaz Uygulaması |
Kontrol |
| kontaktör uygulaması |
Motor kontrol |
| kullanım kategorisi |
AC-3AC-3eAC-4 |
| Kutup Tanımı |
3P |
| power pole contact composition |
3 NA |
| kontrol devresi tipi |
AC -de 50/60 Hz |
| kontrol devresi gerilimi |
220...230 V AC 50/60 Hz |
| motor gücü kW |
1,5 kW -de 220...230 V AC 50/60 Hz AC-32,2 kW -de 380...415 V AC 50/60 Hz AC-33 kW -de 440/690 V AC 50/60 Hz AC-31,5 kW -de 220...230 V AC 50/60 Hz AC-3e2,2 kW -de 380...415 V AC 50/60 Hz AC-3e3 kW -de 440/690 V AC 50/60 Hz AC-3e1,5 kW -de 220...230 V AC 50/60 Hz AC-42,2 kW -de 380...415 V AC 50/60 Hz AC-43 kW -de 440/690 V AC 50/60 Hz AC-4 |
| yardımcı kontak düzenleme |
1 NK |
| [Uimp] nominal darbe dayanım voltajı |
8 kV |
| aşırı gerilim kategorisi |
III |
| [Ith] klasik açık hava termik akımı |
20 A (at 60 °C) for güç devresi10 A (at 50 °C) for sinyalleme devresi |
| Irms nominal kapama kapasitesi |
110 A AC for güç devresi conforming to IEC 60947110 A AC for sinyalleme devresi conforming to IEC 60947 |
| nominal kesme kapasitesi |
110 A at 220...230 V conforming to IEC 60947110 A at 380...400 V conforming to IEC 60947110 A at 415 V conforming to IEC 60947110 A at 440 V conforming to IEC 6094780 A at 500 V conforming to IEC 6094770 A at 660...690 V conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı |
90 A 50 °C - 1 sn for güç devresi85 A 50 °C - 5 s for güç devresi80 A 50 °C - 10 s for güç devresi60 A 50 °C - 30 s for güç devresi45 A 50 °C - 1 min for güç devresi40 A 50 °C - 3 min for güç devresi20 A 50 °C - >= 15 min for güç devresi80 A - 1 sn for sinyalleme devresi90 A - 500 ms for sinyalleme devresi110 A - 100 ms for sinyalleme devresi |
| ilgili sigorta değeri |
25 A gG at 25 A aM for güç devresi10 A gG for sinyalleme devresi conforming to IEC 6094710 A gG for sinyalleme devresi conforming to VDE 0660 |
| ortalama empedans |
3 mOhm - Ith 20 A 50 Hz for güç devresi |
| yalıtım direnci |
> 10 MOhm for sinyalleme devresi |
| VA cinsinden kalkış gücü |
30 VA (at 20 °C) |
| VA cinsinden tutma güç tüketimi |
4,5 VA (at 20 °C) |
| ısı dağılımı |
1,3 W |
| kontrol devresi gerilim limitleri |
Çalışma: 0,8...1,15 Uc (at Düşme: >= 0.20 Uc (at <50 °C) |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katıVida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuzVida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ileVida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katıVida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuzVida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile |
| Maksimum çalışma hızı |
3600 cyc/h |
| bobin teknolojisi |
Yerleşik süpresör modülü olmadan |
| yardımcı kontak tipi |
tip anlık 1 NK |
| sinyalleme devre frekansı |
<= 400 Hz |
| minimum anahtarlama akımı |
5 mA for sinyalleme devresi |
| minimum anahtarlama gerilimi |
17 V for sinyalleme devresi |
| Montaj Desteği |
PlakaRay |
| sıkma torku |
0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 20,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2 |
| çalışma süresi |
10...20 msn bobinin enerjisini kesme ve NA açma10...20 msn bobin enerjileme ve NA kapama |
| güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| çakışmama mesafesi |
0,5 mm |
| Mekanik dayanıklılık |
10 Mcycles |
| elektrik dayanıklılığı |
1,3 Mcycles 6 A AC-3 Ue'de 1,3 Mcycles 6 A AC-3e Ue'de 0,05 Mcycles 36 A AC-4 Ue'de <= 440 V |
| Yükseklik |
58 mm |
| Genişlik |
45 mm |
| Derinlik |
57 mm |
| Ürün Ağırlığı |
0,18 kg |
| standartlar |
EN/IEC 60947-4-1GB/T 14048,4UL 60947-4-1CSA C22.2 No 60947-4-1JIS C8201-4-1IEC 60335-1:Clause 30.2IEC 60335-2-40:Annex JJUL 60335-2-40:Annex JJ |
| Ürün Sertifikaları |
CB ŞemasıCCCULCSAEACCEUKCA |
| IP koruma derecesi |
IP2X 'e uygunVDE 0106 |
| koruyucu bakım |
TC 'e uygunIEC 60068TC 'e uygunDIN 50016 |
| Depolama Ortam Koşulları |
-50…80 °C |
| çalışma yüksekliği |
2000 m olmadan |
| alev geciktirici |
V1 'e uygunUL 94Gereksinim 2 'e uygunNF F 16-101Gereksinim 2 'e uygunNF F 16-102 |
