| Tam Ürün Kodu |

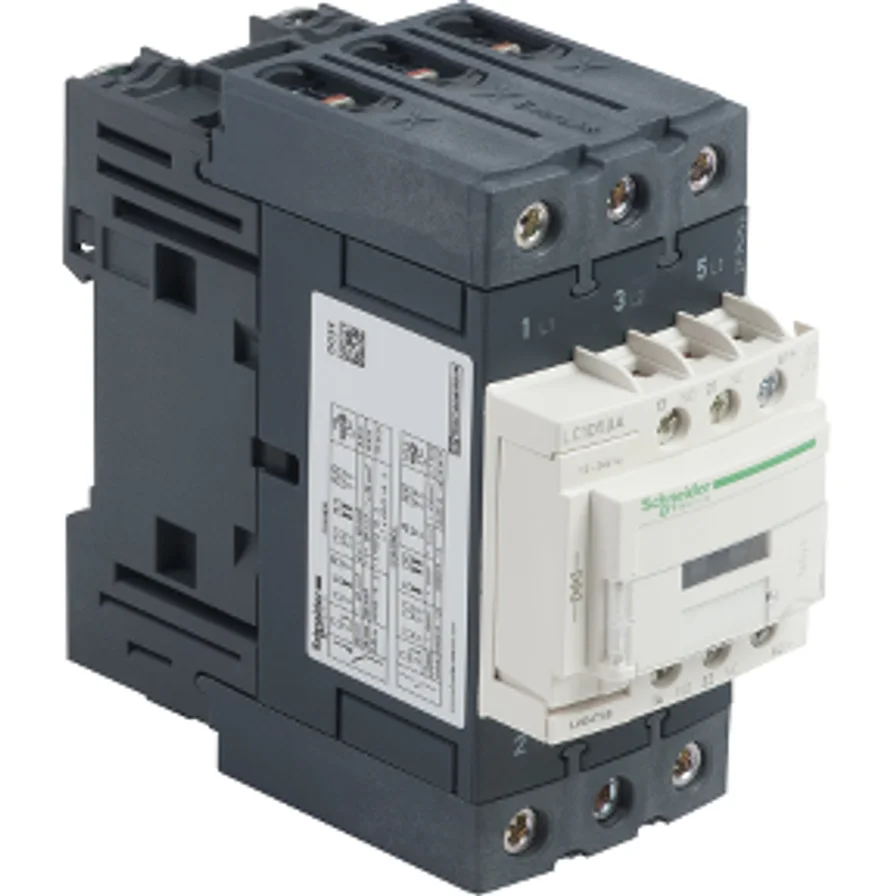

LC1D50ABD |
| Marka |
Schneider Electric |
| Barkod |
3389119408783 |
| Ürün Tipi |
Devre Açıcı |
| Elektrik Direği Temas Bileşimi |
3NO |
| Direkleri Açıklaması |
3P |
| Kontrol Devresi Tipi |
DC Standardı |
| Voltaj |
24V DC |
| Yardımcı Kontak Bileşimi |
1NA+1NK |
| Minimum Anahtarlama Akımı |
5mA |
| Minimum Anahtarlama Gerilimi |
17V |
| En |
5.5 |
| Boy |
12.2 |
| Derinlik |
12 |
| Ağırlık |
0.93 |
| Özellik 1 |
22KW |
| Özellik 2 |
50A |
| Seri |
TeSysTeSys Deca |
| Ürün serisi |
TeSys Deca |
| Ürün Ya da Bileşen Tipi |
Kontaktör |
| Ürün Grubu |
LC1D |
| kontaktör uygulaması |
Direnç yüküMotor kontrol |
| kullanım kategorisi |
AC-4AC-1AC-3AC-3e |
| Kutup Tanımı |
3P |
| [Ue] nominal çalışma voltajı |
Güç devresi: Güç devresi: <= 300 V DC |
| [Ie] nominal çalışma akımı |
50 A (at 80 A (at 50 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi |
| [Uc] kontrol devresi gerilimi |
24 V DC |
| motor gücü kW |
15 kW at 220/230 V AC 50/60 Hz (AC-3)22 kW at 380/400 V AC 50/60 Hz (AC-3)25 kW at 415 V AC 50/60 Hz (AC-3)30 kW at 440 V AC 50/60 Hz (AC-3)30 kW at 500 V AC 50/60 Hz (AC-3)33 kW at 660/690 V AC 50/60 Hz (AC-3)15 kW at 220/230 V AC 50/60 Hz (AC-3e)22 kW at 380/400 V AC 50/60 Hz (AC-3e)25 kW at 415 V AC 50/60 Hz (AC-3e)30 kW at 440 V AC 50/60 Hz (AC-3e)30 kW at 500 V AC 50/60 Hz (AC-3e)33 kW at 660/690 V AC 50/60 Hz (AC-3e)11 kW at 400 V AC 50/60 Hz (AC-4) |
| motor gücü hp |
3 hp at 115 V AC 50/60 Hz for 1 faz motors7,5 hp at 230/240 V AC 50/60 Hz for 1 faz motors15 hp at 200/208 V AC 50/60 Hz for 3 faz motors15 hp at 230/240 V AC 50/60 Hz for 3 faz motors40 hp at 460/480 V AC 50/60 Hz for 3 faz motors40 hp at 575/600 V AC 50/60 Hz for 3 faz motors |
| uyumluluk kodu |
LC1D |
| kutup kontak düzenleme |
3 NA |
| koruyucu kapak |
Ile |
| [Ith] klasik açık hava termik akımı |
10 A (at 60 °C) for sinyalleme devresi80 A (at 60 °C) for güç devresi |
| Irms nominal kapama kapasitesi |
140 A AC for sinyalleme devresi conforming to IEC 60947-5-1250 A DC for sinyalleme devresi conforming to IEC 60947-5-1900 A at 440 V for güç devresi conforming to IEC 60947 |
| nominal kesme kapasitesi |
900 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı |
400 A 40 °C - 10 s for güç devresi810 A 40 °C - 1 sn for güç devresi84 A 40 °C - 10 min for güç devresi208 A 40 °C - 1 min for güç devresi100 A - 1 sn for sinyalleme devresi120 A - 500 ms for sinyalleme devresi140 A - 100 ms for sinyalleme devresi |
| ilgili sigorta değeri |
10 A gG for sinyalleme devresi conforming to IEC 60947-5-1100 A gG at 100 A gG at <= 690 V coordination tip 2 for güç devresi |
| ortalama empedans |
1,5 mOhm - Ith 80 A 50 Hz for güç devresi |
| kutup başına güç dağılımı |
3,7 W AC-39,6 W AC-13,7 W AC-3e |
| [Ui] nominal yalıtım voltajı |
Güç devresi: 600 V CSA sertifikaliGüç devresi: 600 V UL sertifikaliSinyalleme devresi: 690 V 'e uygunIEC 60947-1Sinyalleme devresi: 600 V CSA sertifikaliSinyalleme devresi: 600 V UL sertifikaliGüç devresi: 690 V 'e uygunIEC 60947-4-1 |
| aşırı gerilim kategorisi |
III |
| kirletme derecesi |
3 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947 |
| güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık |
10 Mcycles |
| elektrik dayanıklılığı |
1,45 Mcycles 50 A AC-3 Ue'de 0,5 Mcycles 80 A AC-1 Ue'de 1,45 Mcycles 50 A AC-3e Ue'de <= 440 V |
| bobin teknolojisi |
Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör |
| kontrol devresi gerilim limitleri |
0,1...0,3 Uc (-40…70 °C):düşme DC0,75...1,25 Uc (-40…60 °C):çalışma DC1...1.25 Uc (60…70 °C):çalışma DC |
| W cinsinden kalkış gücü |
19 W 20 °C) |
| W cinsinden tutma güç tüketimi |
7,4 W -de 20 °C |
| çalışma süresi |
50 ±15 % ms kapama16...24 msn açma |
| zaman sabiti |
34 ms |
| Maksimum çalışma hızı |
3600 cyc/h at 60 °C |
| bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçluKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçluKontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuzGüç devresi: vida kelepçesi terminalleri 1 1…35 mm² - cable stiffness: esnek kablo uçsuzGüç devresi: vida kelepçesi terminalleri 2 1…25 mm² - cable stiffness: esnek kablo uçsuzGüç devresi: vida kelepçesi terminalleri 1 1…35 mm² - cable stiffness: esnek Kablo uçluGüç devresi: vida kelepçesi terminalleri 2 1…25 mm² - cable stiffness: esnek Kablo uçluGüç devresi: vida kelepçesi terminalleri 1 1…35 mm² - cable stiffness: katı kablo uçsuzGüç devresi: vida kelepçesi terminalleri 2 1…25 mm² - cable stiffness: katı kablo uçsuz |
| sıkma torku |
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mmKontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mmGüç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mmKontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| yardımcı kontak düzenleme |
1 NA + 1 NK |
| yardımcı kontak tipi |
tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| sinyalleme devre frekansı |
25...400 Hz |
| yalıtım direnci |
> 10 MOhm for sinyalleme devresi |
| çakışmama süresi |
1,5 ms enerji kesmede NK ve NA kontağı arasında1,5 ms enerjilemede NK ve NA kontağı arasında |
| Montaj Desteği |
PlakaRay |
| standartlar |
EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1CSA C22.2 No 14UL 60947-4-1IEC 60335-2-40:Annex JJUL 60335-2-40:Annex JJIEC 60335-1:Clause 30.2 |
| Ürün Sertifikaları |
CCCULCB ŞemasıCSACEUKCADenizcilikEAC |
| IP koruma derecesi |
IP20 ön yüz 'e uygunIEC 60529 |
| koruyucu bakım |
TH 'e uygunIEC 60068-2-30 |
| iklimsel dayanım |
'e uygunIACS E10 nemli sıcağa maruz kalma'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı |
-40…60 °C60…70 °C değer kaybı ile |
| çalışma yüksekliği |
0...3000 m |
| yangına dayanıklılık |
850 °C 'e uygunIEC 60695-2-1 |
| alev geciktirici |
V1 'e uygunUL 94 |
