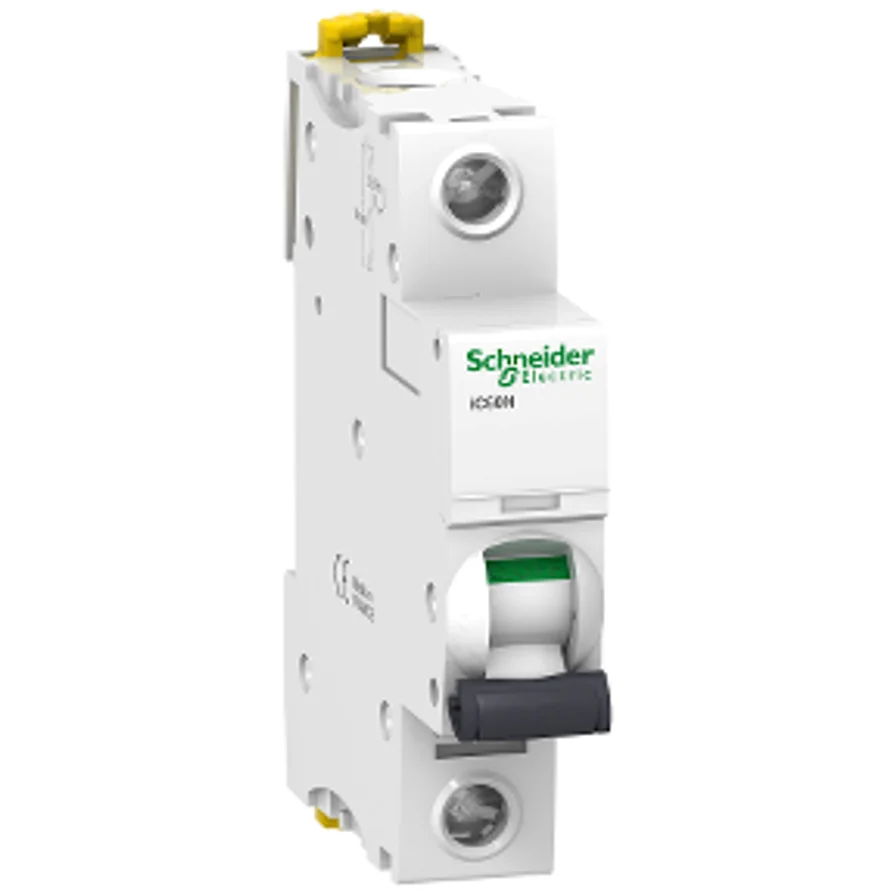

Schneider Electric A9F74103 1X3A 6KA İC60N C Tipi Otomatik Sigorta

Schneider Electric markalı bir otomatik sigorta (minyatür devre kesici) modelidir. Hattı ve kabloyu aşırı yük ile kısa devreye karşı korur; arıza giderildiğinde yeniden kaldırılarak kullanılır.

Stok Sorunuz

Marka: Schneider Electric

Tam Ürün Kodu: A9F74103

Seri: Acti 9

+48 özellik daha

Fiyat Teklifi Al

En uygun fiyat için bize ulaşın

Garantili Ürün

Hızlı Teslimat

Teknik Destek

Orijinal Ürün

Schneider Electric A9F74103 1X3A 6KA İC60N C Tipi Otomatik Sigorta, Schneider Electric markalı bir otomatik sigorta (minyatür devre kesici) modelidir. Hattı ve kabloyu aşırı yük ile kısa devreye karşı korur; arıza giderildiğinde yeniden kaldırılarak kullanılır. Üreticinin Acti 9 serisinde yer alır.

Teknik değerler ne anlatıyor?

C eğrisi: Kısa devrede anma akımının 5-10 katında açar; motor ve kompresör gibi kalkış akımı yüksek yüklerde gereksiz açmayı önler.
6 kA: Kesme kapasitesidir; sigortanın güvenle kesebileceği en yüksek kısa devre akımını gösterir.
1 kutup: Tek fazı korur.
IP20: Parmak büyüklüğündeki (12,5 mm üzeri) cisimlere karşı korunur ve suya karşı koruması yoktur.

Seçim ve montaj notları

Montajdan önce panonun enerjisi kesilmeli ve gerilim olmadığı ölçü aletiyle doğrulanmalıdır.
Siparişte üretici kodunu (A9F74103) belirtmek, aynı ailedeki farklı akım, eğri ve kutup seçenekleriyle karışmasını önler.

Aynı ürün ailesindeki diğer seçenekler

Ürünün üretici kodu A9F74103; bu kodla Schneider Electric Fiyat Listesi (Excel) içinde arama yapabilirsiniz. Seçim yaparken otomatik sigorta, kaçak akım ve kontaktör rehberi yazımız da yol gösterebilir.

Marka	Schneider Electric
Tam Ürün Kodu	A9F74103
Seri	Acti 9
Ürün Adı	Acti9 iC60
Ürün ya da bileşen tipi	Minyatür devre kesici
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunEN 60947-26 kV 'e uygunIEC 60947-2
[Ie] nominal çalışma akımı	3A
Cihaz Uygulaması	Dağıtım
Ürün Grubu	IC60N
Kutup Tanımı	1P
korumalı kutupların sayısı	1
[In] nominal akım	3 A
Şebeke Tipi	ACDC
açma birimi teknolojisi	Termik Manyetik
eğim kodu	C
kesme kapasitesi	6000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-150 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-250 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-250 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-210 kA Icu -de 15 kA Icu -de 12...60 V DC 'e uygunEN/IEC 60947-2
kullanım kategorisi	Kategori A 'e uygunEN 60947-2Kategori A 'e uygunIEC 60947-2
yalıtıma uygunluk	Evet 'e uygunTR 60898-1Evet 'e uygunEN 60947-2Evet 'e uygunIEC 60898-1Evet 'e uygunIEC 60947-2
Standartlar	TR 60898-1EN 60947-2IEC 60947-2IEC 60898-1
kalite etiketleri	NF
Şebeke Frekansı	50/60 Hz
manyetik açma limiti	8 x In +/- % 20
[Ics] nominal hizmet kesme kapasitesi	50 kA 100 % 'e uygunEN 60947-2 - 12...60 V AC 50/60 Hz50 kA 100 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz50 kA 100 % 'e uygunIEC 60947-2 - 12...60 V AC 50/60 Hz50 kA 100 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz50 kA 100 % 'e uygunIEC 60947-2 - 100...133 V AC 50/60 Hz50 kA 100 % 'e uygunEN 60947-2 - 100...133 V AC 50/60 Hz6000 A 100 % 'e uygunTR 60898-1 - 230 V AC 50/60 Hz6000 A 100 % 'e uygunIEC 60898-1 - 230 V AC 50/60 Hz10 kA 100 % 'e uygunEN 60947-2 - 72 V DC10 kA 100 % 'e uygunIEC 60947-2 - 72 V DC15 kA 100 % 'e uygunEN 60947-2 - 12...60 V DC15 kA 100 % 'e uygunIEC 60947-2 - 12...60 V DC
sınırlama sınıfı	3 'e uygunTR 60898-13 'e uygunIEC 60898-1
[Ui] nominal yalıtım voltajı	500 V AC 50/60 Hz 'e uygunEN 60947-2500 V AC 50/60 Hz 'e uygunIEC 60947-2
kontak konum göstergesi	Evet
Kontrol tipi	Geçiş
Cihaz üzerii sinyalizasyon	Açma göstergesi
Montaj Tipi	Sabit
Montaj Desteği	DIN rayı
comb busbar dağıtım bloğu uyumluluğu	Üst veya alt: EVET
9 mm vida adımı	2
Yükseklik	85 mm
genişlik	18 mm
Derinlik	78,5 mm
ürün ağırlığı	0,215 kg
renk	Beyaz
Mekanik dayanıklılık	20000 cycles
elektrik dayanıklılığı	10000 cycles
bağlantılar - terminaller	Tek terminal (üst veya alt) 1…25 mm² sertTek terminal (üst veya alt) 1…16 mm² esnek
tel sıyırma uzunluğu	14 mm for üst veya alt connection
sıkma torku	2 N.m üst veya alt
toprak kaçağı koruması	Yok
IP koruma derecesi	IP20 conforming to IEC 60529IP20 conforming to EN 60529
kirletme derecesi	3 'e uygunEN 60947-23 'e uygunIEC 60947-2
aşırı gerilim kategorisi	IV
tropik iklim	2 'e uygunIEC 60068-1
bağıl nem	95 % -de 55 °C
Çalışma Yüksekliği	0...2000 m
çalışma için ortam hava sıcaklığı	-35…70 °C
Depolama Ortam Koşulları	-40…85 °C
